שולחן ריתוך מסגרת לרכב
יישום: ריתוך והרכבה
תהליך: עיבוד CNC
טיפול פני השטח: רגיל/ניטריד
סוג: תלת מימד
מותג: Lemar
הצגת מוצר
שולחן ריתוך מסגרת לרכב
שולחן ריתוך דו מימדי
מערכת חורים: D16 / D28
גודל חור: Φ16 מ"מ / Φ28 מ"מ
גובה חורים: 50×50 מ"מ / 100×100 מ"מ
משטח עבודה: משטח עיבוד מדויק אחד
עובי שולחן: 12-20 מ"מ
חומר: פלדה Q355 / ברזל יצוק HT300
טיפול פני השטח: ניטרידה / מרווה
שטוחות: פחות או שווה ל-0.15 מ"מ/מ"ר
דיוק מיקום: ±0.05 מ"מ
כושר העמסה: 1-3 טון
יישום: ריתוך מישורי דו מימדי, חלקי מתכת, מתקנים פשוטים

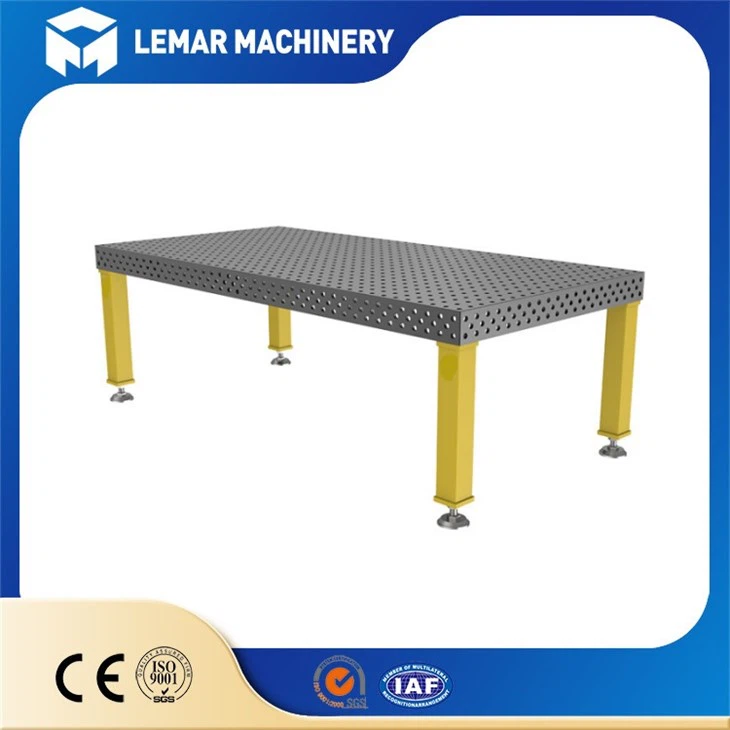

שולחן ריתוך תלת מימד
מערכת חורים: D28 (מיינסטרים למסגרת)
גודל חור: Φ28 מ"מ
גובה חורים: 100×100 מ"מ
משטח עבודה: 5 משטחים בעיבוד מדויק
עובי השולחן: 16-25 מ"מ
חומר: פלדה כבדה Q355 / ברזל יצוק HT300
טיפול פני השטח: ניטרד, קשיות גדולה או שווה ל-50HRC
שטוחות: פחות או שווה ל-0.10–0.15 מ"מ/מ"ר
דיוק מיקום: ±0.05 מ"מ
כושר העמסה: 3–8 טון
יישום: מסגרת רכב, כלוב גלגול, מארז, ריתוך מבני תלת מימדי, מתקנים כבדים
אנו מציעים סוגים אחרים של שולחנות ריתוך-כגון שולחנות ריתוך מתומנים, שולחנות ריתוך מתכווננים לגובה-ועוד. אם אתה זקוק לסוג אחר של שולחן ריתוך, אנא צור איתנו קשר כדי ליידע אותנו על הדרישות הספציפיות שלך.
אנו מציעים גם סוגים אחרים של מכונות ריתוך. אם אתה צריך אותם, אנא צור איתי קשר.
מבנה ומפרטים
1. חומר עיקרי של השיש:
- ברזל יצוק HT300 (מזג אוויר להפגת מתח) או פלדה Q355 חוזק גבוה-
- משטח: טיפול ניטרד / מרווה, שאריות נגד-הלחמות, עמידים- בפני בלאי, קל לניקוי
- עובי: 12-25 מ"מ (16-20 מ"מ למסגרת-כבדה)
- דיוק מיקום: ±0.05 מ"מ, מיקום חוזר יציב
2. מבנה תומך
- רגלי תמיכה מתכווננות (גובה 500-1200 מ"מ), ניתנות לכיול אופקית
- תומכי פלדה מרובעים/תעלות כבדים-עם כושר עומס של 1-5 טון + מבנה ומפרטים
|
לֹא. |
סוג מוצר |
גודל (מ"מ) |
חספוס פני השטח |
|
1 |
שולחן ריתוך 3D פלדה/ברזל יצוק |
1000x1000 |
±0.05 מ"מ |
|
2 |
1000x1200 |
±0.05 מ"מ | |
|
3 |
1000x1500 |
±0.05 מ"מ | |
|
4 |
1000x2000 |
±0.05 מ"מ | |
|
5 |
1500x1500 |
±0.05 מ"מ | |
|
6 |
2400x1200 |
±0.05 מ"מ | |
|
7 |
3000x1500 |
±0.05 מ"מ | |
|
8 |
4000x2000 |
±0.05 מ"מ | |
|
9 |
שולחן ריתוך 2D פלדה / ברזל יצוק |
1000×1000 |
±0.05 מ"מ |
|
10 |
1200×1200 |
±0.05 מ"מ | |
|
11 |
1500×1500 |
±0.05 מ"מ | |
|
12 |
2000×1000 |
±0.05 מ"מ |
טיפים לרכישה: הגדלים הנ"ל הם הגדלים הסטנדרטיים שלנו. בנוסף, אנו מציעים שירותי התאמה אישית. אם אתה צריך גדלים אחרים, אנא צור איתי קשר.
סרטון מוצר
עקרון עבודה ויתרונות
1. עיקרון
באמצעות רשת החורים המדויקת כמערכת הקואורדינטות, יישר במהירות את חומר העבודה עם פינים/בלוקים למיקום.
הידוק רב-כיווני לקיבוע, שליטה על עיוות ריתוך (השמדה קטנה או שווה ל-1 מ"מ)
הידוק תלת-משולב, המאפשר ריתוך במיקום מלא
2. חוזקות ליבה
דיוק גבוה: ממדים יציבים, דפורמציה קטנה, עקביות חזקה של המסגרת
גמישות גבוהה: שינוי מהיר תוך 15-30 דקות, מתאים למספר דגמי רכב / מסגרת ניתנת להתאמה אישית
יעילות גבוהה: הידוק מהיר, מעט עיבודים מחדש (פחות או שווה ל-1%), תואם לרובוטים
עמידות חזקה: עמיד בפני טמפרטורות גבוהות ורעידות, תוחלת חיים ארוכה, תחזוקה פשוטה
תרחישי סוג ויישום
פלטפורמת ריתוך תלת ממדית סטנדרטית (כללי): מתאימה למסגרות רכב קטנות, שינויים וייצור אצווה קטנה
פלטפורמת מסגרת-כבדה לרכב (מעובה / מוארכת): משאיות, נגררים, קורות לרכב הנדסי
פלטפורמת ריתוך מסתובבת (±180 מעלות / 270 מעלות): ריתוך כיסוי מלא עבור מסגרות רכב גדולות
פלטפורמת הידוק הידראולית / פניאומטית: קווי ייצור, תחנות עבודה אוטומטיות
פלטפורמות ניידות / מודולריות: רב-תחנות, פריסה גמישה בסדנה
אריזה והובלה
תעודת איכות המוצר
טיפים לרכישה
שולחן ריתוך מסגרת לרכב
בחר את מפרט השיש ויכולת נשיאת העומס-על סמך הגודל/משקל המרבי של המסגרת.
תעדוף את מערכת החורים D28 (מתאימה למסגרות כבדות- עם צדדיות חזקה).
ספק מיקום מספיק + הידוק + מודולי תמיכה.
שדרוגים אופציונליים כגון ממשקי היפוך, הידראוליים ורובוטים זמינים.
