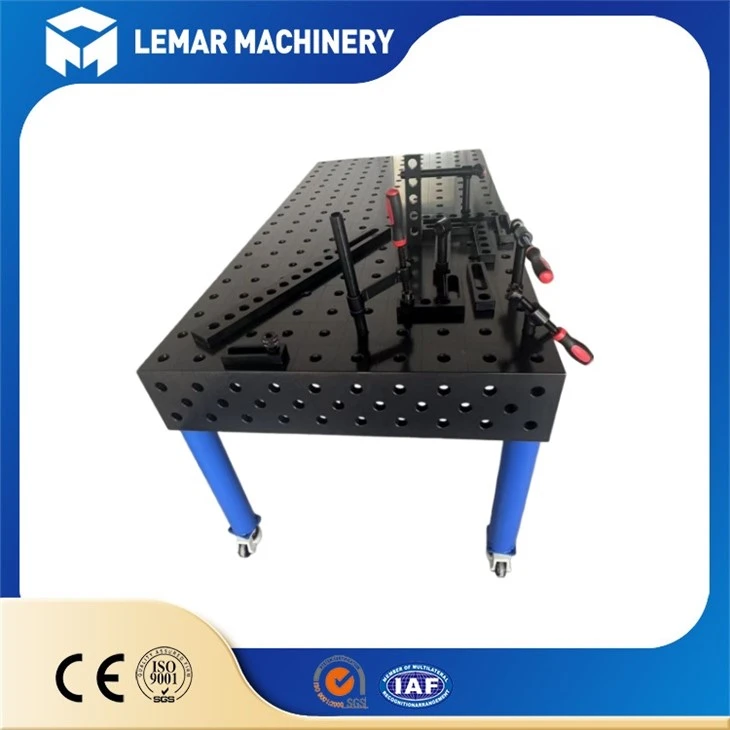

שולחן עבודה פלדה מבנית
יישום: ריתוך והרכבה
תהליך: עיבוד CNC
טיפול פני השטח: רגיל/ניטריד
סוג: תלת מימד
מותג: Lemar
תיאור מוצרים
|
שולחן עבודה פלדה מבנית |
שולחן עבודה מודולרי של פלדה מבנית (שולחן עבודה מודולרי -גבוה ודיוק- גבוה שתוכנן במיוחד לריתוך, הרכבה, יישור ובדיקה של מבני מתכת כבדה כגון מבני פלדה, מכונות בנייה, ספינות ורכיבי גשר) הוא פלטפורמה שמשתמשת במערכות ייחוס מהירות של פלדה מבנית ליצירת מערכות יציבות ומיצוב חורים מהירים. הידוק של חלקי עבודה, החלפת מתקנים ייעודיים מסורתיים ומתאימים לייצור של סוגים שונים, חלקי עבודה גדולים- וכבדים.
קנה מידה ארגוני גדול
יישום רחב של טכנולוגיה
שירותים מותאמים-באיכות גבוהה
איכות גבוהה
משלוח מהיר עבור המפיצים העולמיים שלנו
ציוד מתקדם
משלוח מהיר עבור המפיצים העולמיים שלנו
צוות מקצועי
משלוח מהיר עבור המפיצים העולמיים שלנו
פתרון אחד-
משלוח מהיר עבור המפיצים העולמיים שלנו
סדרת מוצרים
סדרת D16
קוטר חור (D): Φ16 מ"מ (סובלנות φ16.065 - φ16.149 מ"מ)
גובה חור: 50±0.05 מ"מ
קווי רשת: 50×50 מ"מ
דיוק מיקום: ±0.05 מ"מ
גובה צד: 100 מ"מ/150 מ"מ
שטוחות: פחות או שווה ל-0.1 מ"מ/מ"ר
ניצב: 0.05 מ"מ/200 מ"מ
קשיות פני השטח: HRC45 (לאחר טיפול ניטרד)
חספוס פני השטח: Ra3.2μm
סדרת D28
צמצם (D): Φ28mm (Tolerance φ28.065 - φ28.149mm)
מרווח חורים: 100±0.05 מ"מ
קווי רשת: 100×100 מ"מ
דיוק מיקום: ±0.05 מ"מ
גובה צד: 200 מ"מ
שטוחות: פחות או שווה ל-0.1 מ"מ/מ"ר
ניצב: 0.05 מ"מ/200 מ"מ
קשיות פני השטח: HRC42-52 (לאחר טיפול ניטריד)
חספוס פני השטח: Ra3.2μm
מבנה וחומר הליבה
משטח עבודה (אזור עבודה ליבה)
1. חומר: לוחית פלדה מבנית Q355 חוזק- גבוה, עובי 12-25 מ"מ, מעובדת / עיבוד מדויק, שטוחות פחות או שווה ל-0.1 מ"מ/מ'.
2. טיפול פני השטח: ניטרד / מרווה / התזת חול + צבע נגד-חלודה, עמיד בפני התזות ריתוך,-עמיד בפני שחיקה, נגד-חלודה.
מסגרת (נושא-עומס והבטחת קשיחות)
1. חומר: פלדת I-קורה, פלדת H-קורה, צינור מרובע עבה-(100×100×5 מ"מ+), מרותך במלואו, עם צלעות/צלעות חיזוק פנימיות כדי להבטיח ללא עיוות בעומסים כבדים לטווח ארוך-.
2. קשיחות כללית: המסגרת מחוברת בצורה נוקשה למשטח השיש, עמידה בפני פיתול ופגיעה, מסוגלת לשאת 1-10 טון למ"ר.
חיבורים מודולריים (להשגת הידוק גמיש)
1. רכיבי מיקום: פיני מיקום, קוביות מיקום, מדי זווית, קוביות ייחוס (דיוק מיקום חוזר ±0.1 מ"מ).
2. רכיבי הידוק: מהדקים מהירים, מתקנים ברגים, בלוקים דחיסה, מהדקים F-, מהדקים מסוג C-, מתקנים הידראוליים/אוויריים-.
3. אלמנטים עזר: רגלי תמיכה, זרועות מאריכות, מושבים מסתובבים, בלוקים לחיבור (למספר יחידות לחיבור), מתלי כלים, מגירות / לוחות שכבת אחסון.
פונקציות ליבה ויתרונות
1. קשיחות גבוהה וקיבולת עומס- כבדה
המבנה הכולל עשוי מפלדה, המסוגל לשאת עומסים הנעים בין 1000 ל-10,000 ק"ג למ"ר. הוא מתאים למבני פלדה-כבדים, לשלדות של מכונות בנייה, חלקי ספינות ורכיבי עומס- גדולים אחרים.
2. דיוק ועקביות גבוהים
השטיחות של משטח השולחן היא פחות או שווה ל-0.1 מ"מ/מ"ר, דיוק המיקום של מערכת החורים הוא ±0.05 מ"מ, מה שמבטיח את העקביות של מידות ההרכבה והריתוך של חלקי העבודה.
3. הידוק גמיש חמש-/רב-צדדי (נקודת מכירה ליבה)
משטח השולחן וכל ארבעת משטחי הצד מצוידים בחורים מפוזרים באופן שווה, המאפשרים הידוק חלל תלת-ממדי ומתאימים לרכיבים מבניים תלת-מימדיים (כגון פלדה בצורת H-, עמודות מסוג-קופסאות, מסבכים).
4. החלפה מהירה וייצור יעיל
זמן ההידוק של חומר העבודה הצטמצם ממספר ימים ל-10-30 דקות, ומחזור ייצור הניסיון של מוצרים חדשים התקצר ביותר מ-80%.
5. בטיחות ועמידות
המבנה יציב, מונע התהפכות ורעידות. זה בטוח יותר עבור פעולות עומס-כבד.
המשטח עמיד בפני התזות וחלודה, עם תוחלת חיים של 10 שנים ומעלה, ועלות התחזוקה נמוכה.
קריטריוני בחירה
בחר את משטח השולחן על סמך גודל היצירה: אם הגודל המרבי של חומר העבודה הוא פחות או שווה ל-80% מגודל השולחן, בחר את הסוג המורכב; עבור חלקי עבודה גדולים, בחר את הסוג המורכב.
בחר את כושר הנשיאה-על סמך המשקל: אם המשקל הכולל של חלק העבודה קטן או שווה ל-70% מכושר נשיאת העומס-הדרוג של משטח השולחן, השאר מרווח בטיחות.
בחר את התצורה בהתבסס על דרישות הדיוק: לריתוך מדויק, בחר משטח שולחן עם שטוחות של פחות מ- או שווה ל-0.05 מ"מ/מ"ר וטיפול ניטרד; עבור עיבוד כבד ומחוספס, בחר את הדגם הבסיסי.
תצורת קובץ מצורף: שולחן העבודה מפלדה מבנית מגיע כסטנדרט עם פיני מיקום, סרגל זווית ומהדקים מהירים; עבור עומסים כבדים, בחר מהדקים הידראוליים ותמיכות עזר.
התאמה אישית של פונקציות
הוסף חריצים בצורת T-: עיבוד חריצים בצורת T- על השיש, תואמים לאביזרים מסורתיים בצורת T-, העומדים בדרישות התאימות של הציוד של הלקוחות הקיימים.
שלב מתקנים הידראוליים/אוויר-הידראוליים: עבור חלקי עבודה סטנדרטיים בקנה מידה גדול-, הגדר מערכת הידוק אוטומטית כדי לשפר את יעילות ההרכבה.
התקן לוחות שכבת אחסון / מתלים לכלי עבודה: להקל על אחסון הכלים בסדנה ולחסוך מקום.
עלינו
התמקדות בנקודות הכאב של עיבוד כבד, הגדרה מחדש של תקני היעילות של כלי עבודה. שולחן עבודה פלדה מבנית של WUXI LEMAR, עם יכולת נשיאת עומס- יוצאת מן הכלל, הידוק רב- זווית וחיבור חלק, מחליף מתקנים ייעודיים מסורתיים, מקצר משמעותית את מחזור הכלים ומפחית את עלויות הייצור. עם טכנולוגיה חדשנית, היא מעצימה את השדרוג של ייצור כבד ומשתפת פעולה איתך כדי להיכנס לעידן החדש של ייצור יעיל וגמיש.
