פלטפורמת ריתוך תלת מימד שטוח

חומר: פלדה/ברזל יצוק
יישום: ריתוך והרכבה
תהליך: עיבוד CNC
טיפול פני השטח: רגיל/ניטריד
סוג: תלת מימד
מותג: Lemar

שלח החקירה

תיאור מוצרים

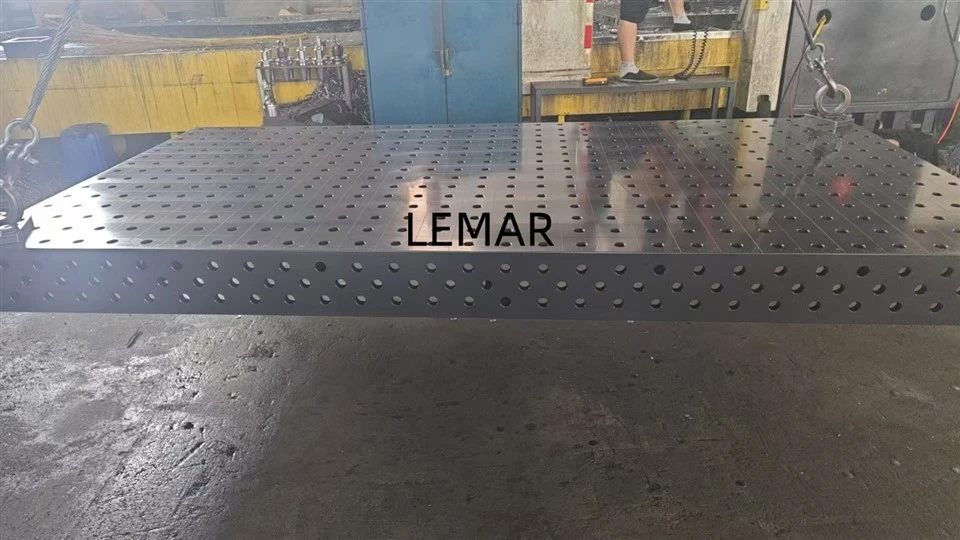

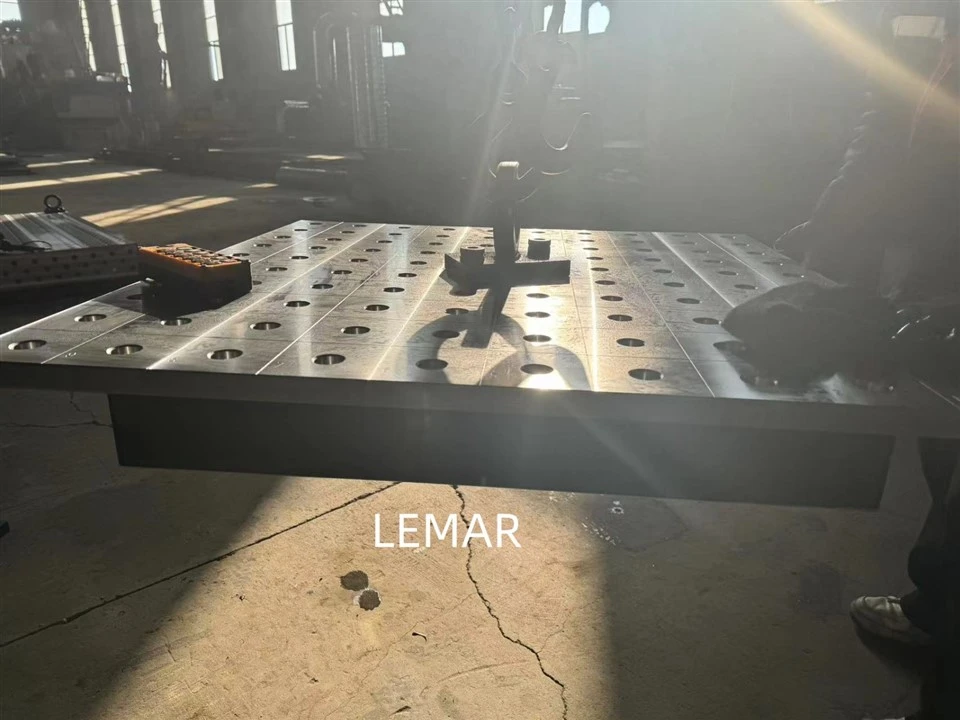

פלטפורמת ריתוך תלת מימד שטוחה

פלטפורמת ריתוך תלת מימד שטוחה היא מערכת ריתוך ריתוך מודולרית,-בדיוק גבוה. מרכיב הליבה שלו הוא פלטפורמת ברזל יצוק או פלדה עם רשת סטנדרטית של חורים (בדרך כלל מערכים מרובעים או מעגליים), משלימים סדרה של מאתרים, מהדקים, תומכים ומחברים תלת מימדיים-מתכווננים. מערכת זו מאפשרת לעובדים למקם במהירות ובמדויק חלקי עבודה בצורות מורכבות שונות במרחב תלת-ממדי (צירי X, Y, Z וכיווני סיבוב), ומספקת נקודת אמת ופתרון תיקון רב-תכליתית עבור ריתוך, הרכבה, בדיקה ותהליכים אחרים.

קנה מידה ארגוני גדול

יישום רחב של טכנולוגיה

שירותים מותאמים-באיכות גבוהה

איכות גבוהה

משלוח מהיר עבור המפיצים העולמיים שלנו

ציוד מתקדם

משלוח מהיר עבור המפיצים העולמיים שלנו

צוות מקצועי

משלוח מהיר עבור המפיצים העולמיים שלנו

פתרון אחד-

משלוח מהיר עבור המפיצים העולמיים שלנו

מרכיבים עיקריים

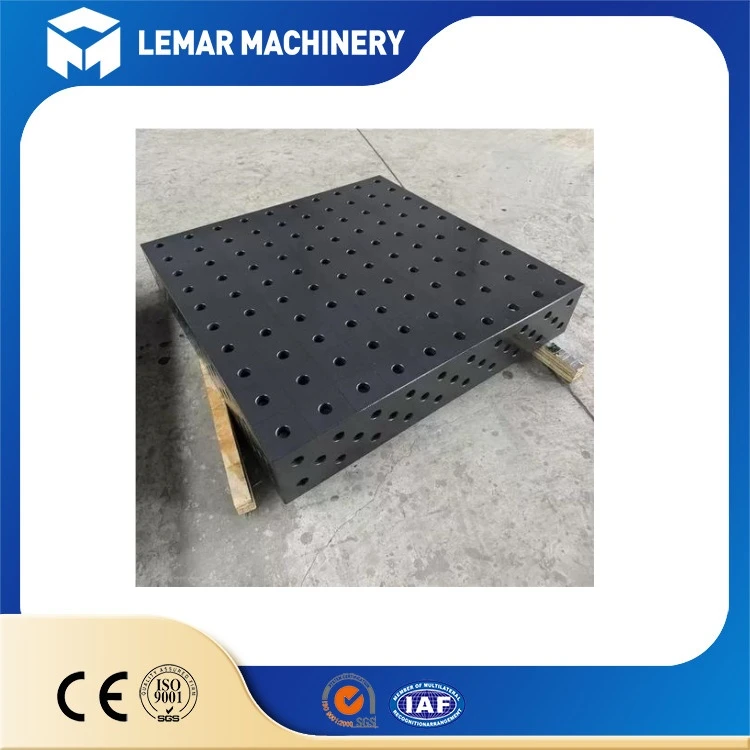

גוף פלטפורמה: יצוק בדרך כלל מברזל יצוק אפור HT200/HT300 או מפלדה Q355, מתח- מוקל על ידי חישול, ומשטח המנוטרד (הקשיות מגיעה ל-HRC35-45), מספק קשיחות גבוהה ועמידות בפני שחיקה. הגדלים הנפוצים כוללים 1000×1000 מ"מ ו-1200×1200 מ"מ, וניתן להרכיב אותם באופן מודולרי לספסלי עבודה גדולים במיוחד.

מערכת חורים סטנדרטית: משטח העבודה וארבעת הצדדים מכוסים בצפיפות עם חורי מיקום סטנדרטיים של Φ16/Φ28 מ"מ, עם מרווח חורים של 50 מ"מ/100 מ"מ, המשמשים למיקום וחיבור אביזרים. דיוק המיקום יכול להגיע ל-±0.05 מ"מ.

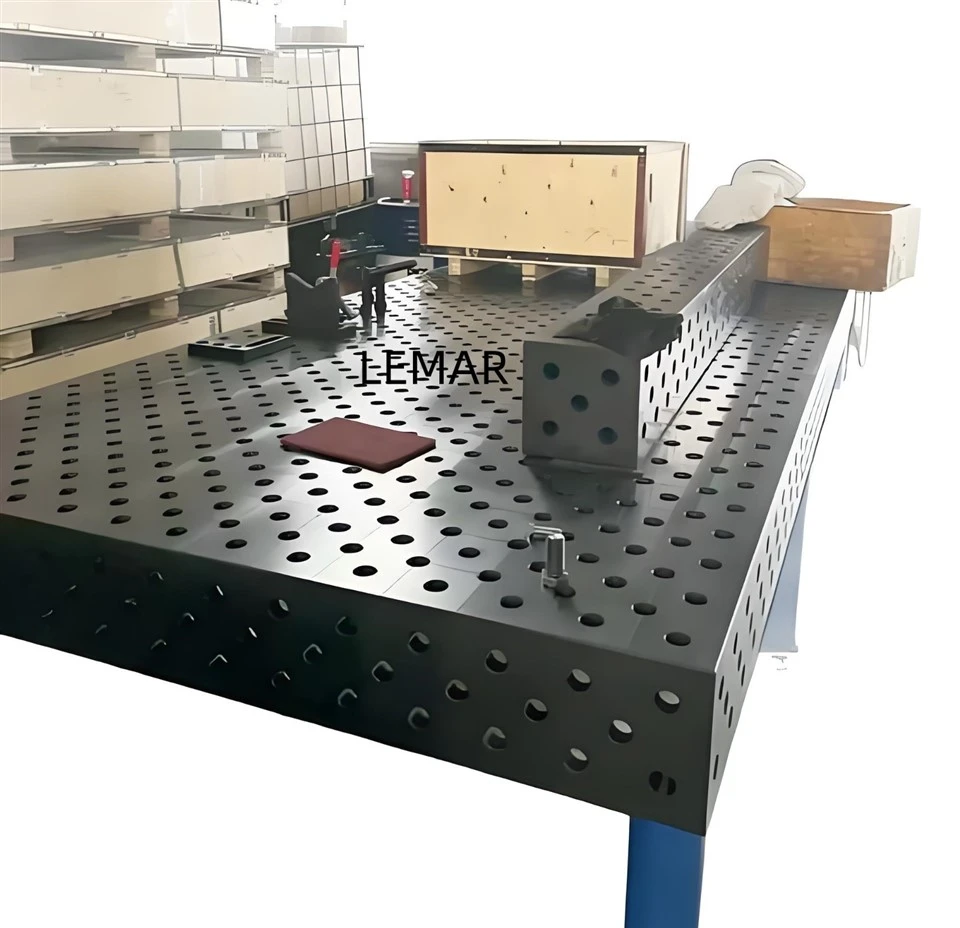

אביזרים פונקציונליים: כולל בלוקי מיקום, V-בלוקים, מהדקים מהירים, רגלי תמיכה מתכווננות לגובה- וכו', שניתן לשלב במהירות כדי להשיג מיקום והידוק תלת מימדי של חלקי עבודה.

התאמת תמיכה: החלק התחתון מצויד בברגי הרמה מתכווננים לכיול רמת הפלטפורמה, המבטיחים שגיאת שטוחות כוללת של פחות או שווה ל-0.08 מ"מ/מ'.

סדרת מוצרים

סדרת D16

קוטר חור (D): Φ16 מ"מ (סובלנות φ16.065 - φ16.149 מ"מ)
גובה חור: 50±0.05 מ"מ
קווי רשת: 50×50 מ"מ
דיוק מיקום: ±0.05 מ"מ
גובה צד: 100 מ"מ/150 מ"מ
שטוחות: פחות או שווה ל-0.1 מ"מ/מ"ר
ניצב: 0.05 מ"מ/200 מ"מ
קשיות פני השטח: HRC45 (לאחר טיפול ניטרד)
חספוס פני השטח: Ra3.2μm

סדרת D28

צמצם (D): Φ28mm (Tolerance φ28.065 - φ28.149mm)
מרווח חורים: 100±0.05 מ"מ
קווי רשת: 100×100 מ"מ
דיוק מיקום: ±0.05 מ"מ
גובה צד: 200 מ"מ
שטוחות: פחות או שווה ל-0.1 מ"מ/מ"ר
ניצב: 0.05 מ"מ/200 מ"מ
קשיות פני השטח: HRC42-52 (לאחר טיפול ניטרד)
חספוס פני השטח: Ra3.2μm

פרמטרים טכניים מרכזיים

דיוק מיקום: דיוק מיקום מערכת חורים ±0.02-±0.05 מ"מ, דיוק מיקום נקודת שחבור בתוך ±0.05 מ"מ, מבטיח נתון ריתוך מדויק.
שטוחות: דרגת דיוק- גבוהה עד ±0.03 מ"מ, כיתה סטנדרטית ±0.05 מ"מ, מתאימה לדרישות דיוק ריתוך שונות.
כושר עומס: בהתאם לגודל ולחומר, כושר העומס של מודול בודד נע בין כמה מאות קילוגרמים למספר טונות, והוא יכול להכיל ריתוך של חלקי עבודה גדולים לאחר שחבור.
קשיות פני השטח: HRC35-45 לאחר טיפול ניטריד, עם עמידות בפני שחיקה יותר מפי 3 מזו של פלטפורמות רגילות.

יתרונות ותכונות ליבה

גמישות גבוהה במיוחד ויכולת תצורה מחדש:
פלטפורמה אחת יכולה לשרת אינספור צורות וגדלים שונים של חלקי עבודה, תוך התאמה מושלמת לדגמי ייצור מודרניים עם מגוון גבוה, קבוצות קטנות ומורכבות גבוהה (כגון מכונות בנייה, מעבר מסילות, תעופה וחלל, ציוד כבד, מסגרות רובוטים וכו').
זה פותר לחלוטין את הבעיות של מחזורי עיצוב וייצור ארוכים, עלויות גבוהות, דרישות שטח אחסון גדולות והתיישנות עקב שינויים במוצר הקשורים ל"מתקני ריתוך ייעודיים" מסורתיים.

דיוק וחזרה מעולים:
הפלטפורמה עצמה מתהדרת ברמת דיוק גבוהה (שטוחות, מרווח חורים), וכל הרכיבים מיוצרים לפי מפרטים סטנדרטיים, מה שמבטיח דיוק מיקום שניתן לחזור עליו עבור כל פעולת הידוק (בדרך כלל ±0.05 מ"מ עד ±0.1 מ"מ).
הוא מספק רף מיקום מושלם ועקבי עבור רובוטים ריתוך או תחנות ריתוך אוטומטיות.

בקרה יעילה של עיוות ריתוך:
על ידי סידור רציונלי של שלוש-נקודות תמיכה הניתנות להתאמה מתכווננת, ניתן לקבע את חומר העבודה בצורה נוקשה ולעוות מראש, להפחית מאוד את העיוות התרמי במהלך תהליך הריתוך ולשפר את עקביות הממדים של המוצר.

יעילות ייצור משופרת משמעותית:
מהירות ההידוק מהירה בעשרות מונים מאשר ייצור מתקנים ייעודיים, מה שמקצר את זמן ההכנה לייצור.
זה מפחית את ההסתמכות על תהליכי סימון ומדידה, ומוריד את הסף הטכני למפעילים.
הוא מניח את הבסיס לסטנדרטיזציה ומודולריזציה של תהליכי ייצור.

יתרונות כלכליים-ארוכי טווח:
למרות שההשקעה הראשונית גבוהה יותר ממתקן ייעודי בודד, בשל יכולת השימוש החוזר הבלתי מוגבל שלו, העלות הכוללת נמוכה בהרבה מתכנון וייצור מתמשכים של מתקנים ייעודיים בטווח הארוך.

מחויבות לאיכות המוצר

כיצרן מקצועי של פלטפורמות ריתוך תלת-ממדיות שטוחות-, כל מגוון פלטפורמות ריתוך תלת-ממד שטוחות שלנו עבר בדיקות אישור CE קפדניות. החל מבחירת חומרי גלם ויציקה מדויקת ועד לטיפול בניטריד ועיבוד מערכות חורים, כל תהליך עומד בתקני בטיחות מכונות ומפרטי איכות של האיחוד האירופי.
בהתבסס על ברזל יצוק HT300 בעל חוזק- גבוה, וכולל מיקום חורים מדויק של ±0.05 מ"מ, קשיות פני השטח מגיעה ל-HRC45, ועמידות הבלאי ועמידות הפגיעה שלו עולים בהרבה על תקני התעשייה. בין אם לייצור גמיש-קטן עד בינוני או ריתוך מדויק של חלקי עבודה גדולים, הפלטפורמות שלנו מספקות איכות יציבה ואמינה, ובונות בסיס איתן של דיוק לקו הייצור שלך.
בחירה באיכות עם אישור CE פירושה בחירה באבטחה מקצועית מוכרת בינלאומית ועתיד של ייצור יעיל ובעלות-נמוכה!

שירות לאחר-מכירה

תקופת אחריות: 12 חודשים לכל המכונה (מתאריך הקבלה), עם אחריות מורחבת של 24 חודשים למשטח העבודה הליבה ומבנה מערכת החורים. לחלקים מתכלים (כגון פיני איתור וסתמי חורים) יש אחריות ל-3 חודשים.
כיסוי אחריות: מכסה בעיות איכות המוצר (כגון סחיפה של דיוק מיקום חורים, עיוות בלתי מוסבר של משטח העבודה וכו'). המוצר מיוצר בבקרת איכות קפדנית בהתאם למערכות הסמכה ISO 9001 ו-CE. חלקי חילוף מקוריים מהמפעל ושירותי תיקון ניתנים בחינם במהלך תקופת האחריות.
אי הכללות: אינו כולל נזק שנגרם כתוצאה מהפעלה לא נכונה, שינויים לא מורשים, אי ביצוע נהלי תחזוקה וכוח עליון. אנא עיין בהסכם האחריות למוצר לפרטים.

שאלות נפוצות

מידע על שולחן העבודה לריתוך חורים של מערכת 28 מ"מ.

ש: 1. ש: מהי כמות ההזמנה המינימלית (MOQ) עבור המוצרים שלך? האם אתה מקבל הזמנות לדוגמה?

ת: ה-MOQ עבור פלטפורמות בגודל סטנדרטי הוא סט אחד, ואנו תומכים בהזמנות לדוגמה עבור לקוחות חדשים לבדיקת האיכות. עבור מוצרים מותאמים אישית, ה-MOQ נקבע בהתאם לתכנית הספציפית. אנו מציעים מחירי מכירה ישירה במפעל נוחים, וככל שכמות ההזמנה גדולה יותר, כך ההנחה גבוהה יותר.

ש: 2. מה היתרון המרכזי של פלטפורמת הריתוך התלת-ממדית השטוח שלך בהשוואה לשולחנות ריתוך מסורתיים?

ת: למוצר שלנו יש שלושה יתרונות מרכזיים. רֵאשִׁית,ייצור גמיש- סט אחד של פלטפורמה יכול להתאים חלקי עבודה מרובים עם אביזרים מודולריים, מה שמפחית 90% מההשקעה במתקן מיוחד. שְׁנִיָה,דיוק גבוה- דיוק המיקום של מערכת החורים הוא ±0.02-±0.05 מ"מ, מה שמבטיח את העקביות של חלקי הריתוך. שְׁלִישִׁי,חיי שירות ארוכים- פני השטח עוברים ניטרידים כדי להגיע לקשיות HRC35-45, שהיא עמידה פי 3 יותר מפלטפורמות מסורתיות. כל המוצרים עברואישור CE, תואם באופן מלא לתקני הבטיחות של האיחוד האירופי.

ש: 3. מה דעתך על זמן האספקה ומצב התחבורה?

ת: זמן האספקה של מוצרים סטנדרטיים הוא 15-25 ימי עבודה, ושל מוצרים מותאמים אישית הוא 20-25 ימי עבודה. אנו משתפים פעולה עם חברות לוגיסטיקה בינלאומיות מקצועיות כדי לספק אמצעי תחבורה ימיים, אוויריים ואקספרס. אנחנו יכולים לספק את הסחורה לנמל או לכתובת הייעודית שלך, ולהיות אחראים על הצהרת היצוא ומסמכי שחרור מהמכס.

ש:4.מהו דיוק המיקום של הפלטפורמה? האם הוא יכול לעמוד בדרישות הריתוך-הגבוהות?

ת: דיוק המיקום הסטנדרטי של מערכת החורים של הפלטפורמה שלנו הוא ±0.02-±0.05 מ"מ, ושגיאת השטיחות היא פחות או שווה ל-0.08 מ"מ/מ'. זה יכול לענות באופן מלא על צורכי ריתוך דיוק גבוה של תעשיות כגון מבנה פלדה, מעבר מסילות ומכונות הנדסיות. עיצוב השחבור המודולרי מבטיח גם שדיוק המיקום של חלק החיבור הוא בטווח של ±0.05 מ"מ, ללא שגיאות מצטברות.

ש:5. מהי האחריות לשירות לאחר-המכירות?

אנחנו מספקיםשירות אחריות חינם ל-12 חודשיםעבור הגוף הראשי של הפלטפורמה. במהלך תקופת האחריות, אם יש בעיית איכות כלשהי הנגרמת מגורמים לא-אנושיים, אנו נספק החלפה חינם של חלקים או-תחזוקה באתר. אנו מספקים גם תמיכה טכנית לכל החיים, כולל הדרכה להתקנת פלטפורמה, הדרכה לשימוש והחלפת אביזרים.

ש:6. כיצד מועברים שולחנות ריתוך עם דפוס חורים גדולים-בגודל 28 מ"מ? האם יש חשש לנזק במהלך משלוח לחו"ל?

ת: הובלה פנימית משתמשת במלגזות ובמשאיות שטוחות, בעוד שתחבורה לחו"ל משתמשת במכולות עם משטחי עץ לאבטחת הסחורה. משטח השולחן מכוסה בסרט מגן, החורים מצוידים באטמי הגנה, והפינות עטופות בפסים נגד-התנגשות. בנוסף, נרכש ביטוח משלוח, כך שאם נגרם נזק כלשהו במהלך ההובלה, יינתן תיקון או החלפה חינם.
