משטח שולחן ריתוך-מוגן בפני חלודה

חומר: פלדה/ברזל יצוק
יישום: ריתוך והרכבה
תהליך: עיבוד CNC
טיפול פני השטח: רגיל/ניטריד
סוג: תלת מימד
מותג: Lemar

שלח החקירה

הצגת מוצר

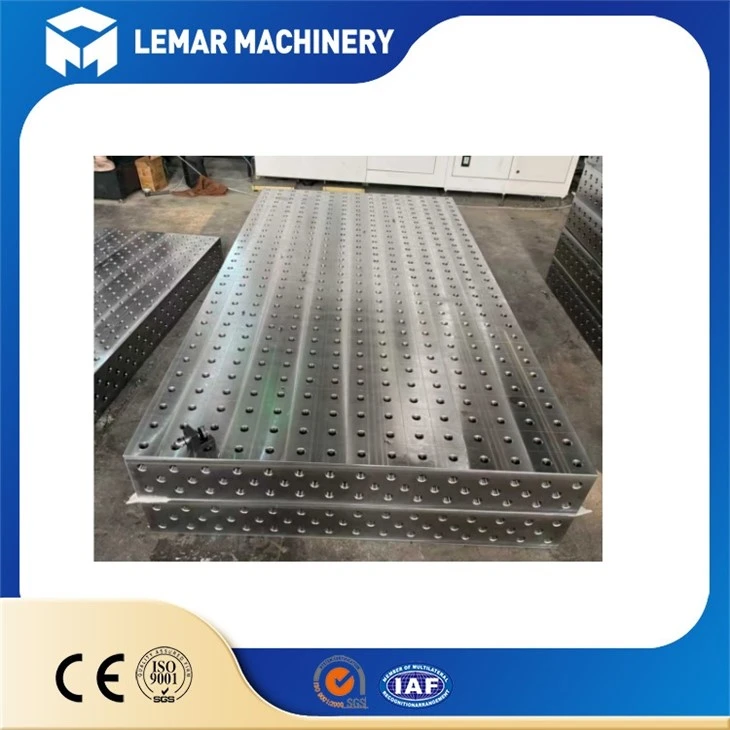

משטח שולחן ריתוך-מוגן בפני חלודה

משטח שולחן הריתוך-הוכח נגד חלודה הוא משטח עבודה ליבה של שולחן עבודה שתוכנן במיוחד עבור פעולות ריתוך. הוא כולל עמידות בפני חלודה, עמידות בטמפרטורה גבוהה, קשיחות גבוהה וניקוי קל. זהו מרכיב מרכזי במתקני ריתוך ונמצא בשימוש נרחב בתחומי ייצור כגון מכונות, מבני פלדה, מכוניות ואוניות.

קנה מידה ארגוני גדול

יישום רחב של טכנולוגיה

שירותים מותאמים-באיכות גבוהה

איכות גבוהה

ציוד מתקדם

צוות מקצועי

פתרון אחד-

סדרת מוצרים

סדרת D16

קוטר חור (D): Φ16 מ"מ (סובלנות φ16.065 - φ16.149 מ"מ)
גובה חור: 50±0.05 מ"מ
קווי רשת: 50×50 מ"מ
דיוק מיקום: ±0.05 מ"מ
גובה צד: 100 מ"מ/150 מ"מ
שטוחות: פחות או שווה ל-0.1 מ"מ/מ"ר
ניצב: 0.05 מ"מ/200 מ"מ
קשיות פני השטח: HRC45 (לאחר טיפול ניטרד)
חספוס פני השטח: Ra3.2μm

סדרת D28

צמצם (D): Φ28mm (Tolerance φ28.065 - φ28.149mm)
מרווח חורים: 100±0.05 מ"מ
קווי רשת: 100×100 מ"מ
דיוק מיקום: ±0.05 מ"מ
גובה צד: 200 מ"מ
שטוחות: פחות או שווה ל-0.1 מ"מ/מ"ר
ניצב: 0.05 מ"מ/200 מ"מ
קשיות פני השטח: HRC42-52 (לאחר טיפול ניטרד)
חספוס פני השטח: Ra3.2μm

מידות (אורך × רוחב)	עובי נפוץ	גובה שולחן עבודה
1000 × 1200 מ"מ	12/25 מ"מ	650 / 700 / 800
1000 × 1500 מ"מ	12/25 מ"מ	650 / 700 / 800
1000 × 2000 מ"מ	12/25 מ"מ	650 / 700 / 800
1200 × 2000 מ"מ	12/25 מ"מ	650 / 700 / 800
1200 × 2400 מ"מ	12/25 מ"מ	650 / 700 / 800
1200 × 3000 מ"מ	12/25 מ"מ	650 / 700 / 800
2000 × 2400 מ"מ	12/25 מ"מ	650 / 700 / 800
1500 × 2000 מ"מ	12/25 מ"מ	650 / 700 / 800
1500 × 2400 מ"מ	12/25 מ"מ	650 / 700 / 800
1500 × 3000 מ"מ	12/25 מ"מ	650 / 700 / 800
2000 × 2400 מ"מ	12/25 מ"מ	650 / 700 / 800
2000 × 3000 מ"מ	12/25 מ"מ	650 / 700 / 800
2400 × 3000 מ"מ	12/25 מ"מ	650 / 700 / 800
4000 × 2000 מ"מ	12/25 מ"מ	650 / 700 / 800

סרטון מוצר

מדדי ביצועים מרכזיים

עמידות בפני חלודה/קורוזיה: נשאר ללא חלודה -אפילו בסביבות לחות, מאובקות ותרסיס מלח, ומבטל את הצורך בשמן תכוף.

עמידות בטמפרטורה גבוהה: עמידה בטמפרטורות קשת ריתוך גבוהות (800-1500 מעלות מקומית) ללא ריכוך, עיוות או סדקים.

קשיות גבוהה ועמידות בפני שחיקה: HV700–1200, עמיד בפני פגיעת סיגים ריתוך וחיכוך הידוק חוזר, שמירה על דיוק עקבי (דיוק שטוח/מיקום חור ±0.02–0.05 מ"מ).

ניקוי קל: משטח צפוף וחלק מאפשר הסרה קלה של סיגים ריתוכים, ומפחית את זמן הניקוי.

קשיחות מבנית: צלחת עבה (20-30 מ"מ) + צלעות חיזוק מספקות יכולת נשיאת עומס- חזקה ועמידות בפני דפורמציה, מה שמבטיח התייחסות ריתוך יציבה.

פרטי מבנה וייצור

מבנה שולחן:

פלדת פלדה מרותכת ללא משוא פנים עם צלעות חיזוק פנימיות לפיזור מתח אחיד.
עמיד בפני דפורמציה ורעידות, וכתוצאה מכך ריתוך יציב יותר.

T-חריצים/חורי מיקום:

חריצי T-סטנדרטיים: 12 מ"מ, 16 מ"מ, 18 מ"מ, רוחב 22 מ"מ
חורי מיקום: φ28/φ16/φ12 וחורי מערכת נוספים למיקום מהיר.

קירות חריצים מוקשים לעמידות בפני שחיקה ועמידות.

טיפול קצה:

פינות משופשפות/מעוגלות מונעות פציעות בידיים ושריטות של חלקי העבודה.
אסתטי, בטוח ועמיד.

יכולת הסתגלות ומדרגיות

תואם עם אביזרים שונים

ניתן לצייד בפיני איתור, מהדקים מהירים, מגהצי זווית תמיכה, תושבת טלסקופית וכו'.
תומך במערכות כלי ריתוך ומערכות שילוב גמישות.

ניתן להרחבה על ידי שחבור

ניתן לחבר מספר שולחנות ליצירת שולחן עבודה גדול, המתאים לריתוך של חלקי עבודה ארוכים וגדולים.
דיוק שחבור גבוה, שמירה על שטוחות כללית מעולה.

רבגוניות גבוהה

מתאים לשיטות ריתוך שונות כולל ריתוך ידני, ריתוך MIG, ריתוך TIG וחיתוך פלזמה.
ניתן להשתמש בעיבוד ייצור, כמו גם בבדיקה, הרכבה, איתור באגים, תיקון עובש ותרחישים אחרים.

שירות אחריות

ערבות ליבה

היקף האחריות: בעיות איכות של גוף הפלטפורמה, מודולים סטנדרטיים (מיקום / הידוק / תמיכה), פיני נעילה וכו' שאינם נגרמים מטעות אנוש.
תיקון/החלפה חינם: במהלך תקופת האחריות, אם התקלה נגרמת עקב ליקויי תכנון או ייצור, יינתן תיקון והחלפת רכיבים בחינם.
תגובה מהירה: מענה תוך 2 שעות, ופתרון יינתן תוך 24 שעות.
בדיקה רגילה: במהלך תקופת האחריות, 1-2 בדיקות בחינם יתבצעו באתר עבור כיול דלתות, הידוק מודול, ניקוי ותחזוקה.
