למכירה שולחן ריתוך תלת מימד מדויק

חומר: פלדה/ברזל יצוק
יישום: ריתוך והרכבה
תהליך: עיבוד CNC
טיפול פני השטח: רגיל/ניטריד
סוג: תלת מימד
מותג: Lemar

שלח החקירה

תיאור מוצרים

למכירה שולחן ריתוך תלת מימד מדויק

שולחן ריתוך 3D Precision למכירה הוא פלטפורמת קיבוע מודולרית לתהליכי ריתוך מתכת. עם מיקום דיוק- גבוה, עיצוב מודולרי ויכולות הידוק רב-כיווניות, הוא מתאים ליישומי ריתוך-בדיוק גבוה בתעשיות כגון רכב, תעופה וחלל ומכונות כבדות. הוא תומך בהתקנה מהירה של מתקן תוך הבטחת דיוק ועקביות ריתוך.

קנה מידה ארגוני גדול

יישום רחב של טכנולוגיה

שירותים מותאמים-באיכות גבוהה

איכות גבוהה

משלוח מהיר למפיצים הגלובליים שלנו

ציוד מתקדם

משלוח מהיר למפיצים הגלובליים שלנו

צוות מקצועי

משלוח מהיר למפיצים הגלובליים שלנו

פתרון אחד-

משלוח מהיר למפיצים הגלובליים שלנו

מפרטים

שולחנות ריתוך תלת מימד מדויקים למכירה זמינים בשתי סדרות עיקריות: D16 ו-D28. סדרת D28 משתמשת במערכת חורים ברשת Φ28 מ"מ, הכוללת מבנה חזק ויכולת נשיאת עומס- יוצאת דופן. הוא תוכנן במיוחד עבור ריתוך והרכבה של חלקי עבודה גדולים וכבדים, מה שהופך אותו לבחירה קלאסית עבור תעשייה כבדה. סדרת D16, לעומת זאת, משתמשת במערכת חורי רשת מדויקת יותר של Φ16 מ"מ עם מרווח חורים קטן יותר ומודולים קומפקטיים וקלים יותר. זה מאפשר מיקום והידוק עדינים ומורכבים במיוחד, מה שהופך אותו למתאים במיוחד עבור חלקי עבודה בגודל-קטנים עד בינוניים הדורשים דיוק גבוה, כגון אלו בתעשיות התעופה והחלל והמכשירים המדויקים. שתי הסדרות מבוססות על עיצוב מודולרי, תוך שימוש במערכות חורים סטנדרטיות-בדיוק גבוה ומתקנים שונים כדי להשיג הידוק מדויק-מהיר וללא מתח של חלקי עבודה מכל כיוון, מה שמשנה מהותית את הפרדיגמה של כלי ריתוך וייצור מסורתיים.

פרמטרים טכניים (מפרט משותף, התאמה אישית זמינה)

1. מידות ומפרטים
גדלים סטנדרטיים: 1000 מ"מ × 1500 מ"מ, 1500 מ"מ × 2000 מ"מ, 2000 מ"מ × 3000 מ"מ וכו ';
גדלים מותאמים אישית: אורך, רוחב וגובה ניתנים להתאמה לפי גודל חלקי העבודה של הלקוח כדי להתאים לפריסות קו ייצור מיוחדות.
2. פרטי חור
קוטר החור: בעיקר D16 (16 מ"מ) ו-D28 (28 מ"מ);
מרווח חורים: רשת 50 מ"מ × 50 מ"מ (מיינסטרים), חלקם 100 מ"מ × 100 מ"מ;
עומק חור: דרך-חור או חור עיוור, העומד בדרישות שונות להתקנת מתקן.
3. מדדי דיוק
שטוחות: פחות או שווה ל-0.05 מ"מ/מ"ר;
סובלנות למיקום חור: ±0.02 מ"מ;
בניצב: פחות או שווה ל-0.03 מ"מ/מ', מה שמבטיח מיקום תלת מימדי מדויק.-
4. טיפול פני השטח
טיפול ניטרד: משפר את הקשיות (HV800+) ואת עמידות הבלאי, ומספק עמידות בפני קורוזיה;
טיפול מרווה: קשיות פני השטח HRC50-60, עמיד בפני דפורמציה תרמית.

הגדרות ליבה ומיצוב

1. מהות: פלטפורמת מתקן ריתוך תעשייתי-המשתמשת במערכת רשת מדויקת על השולחן והצדדים (כגון מערכת החורים D16/D28, בדרך כלל עם רשתות של 50 מ"מ×50 מ"מ או 100 מ"מ×100 מ"מ) כדי להשיג מיקום מהיר והידוק מהיר של חלקי עבודה במרחב תלת-ממדי, XY-XY-ממדי, מנותקים ורצויים. מתקנים והתאמה לייצור גמיש של זנים מרובים ואצוות קטנות.
2. ערך ליבה: משפר את דיוק הריתוך (מפחית סטיות ממדים), מקצר את זמן החלפת המתקן (משפר את יעילות הייצור), מפחית את העלות של מתקנים ייעודיים (שימוש חוזר מודולרי), ומבטיח עקביות ריתוך (מתאים לייצור המוני).

תכונות ויתרונות עיקריים

1. יכולת חזרה ועקביות גבוהה במיוחד: לאחר מיקום ויישור ראשוניים, ניתן לתעד את ערכת הכלים באמצעות קואורדינטות סטנדרטיות. בעת ייצור חלקים דומים בעתיד, ניתן לשחזר את הכלים במהירות, תוך השגת זמן הגדרה "אפס" והבטחת עקביות מימדית מלאה לייצור אצווה.

2. הידוק-ללא מתח: הידוק גמיש ומדויק ממספר כיוונים מונע או ממזער עיוות של חלקי העבודה הנגרמים על ידי כוחות הידוק, מה שחשוב במיוחד עבור חלקים דקים-דפנות ורכיבים מדויקים.

3. גמישות ויעילות יוצאות דופן: מערכת אחת יכולה להחליף מספר רב של מתקנים ייעודיים המותאמים אישית למוצרים בודדים. באמצעות הרכבה מהירה של רכיבים מודולריים, הוא יכול להסתגל לחלקי עבודה בצורות וגדלים שונים, תוך צמצום משמעותי של זמן הכנת הכלים (ב-80%-90%), מה שהופך אותו לאידיאלי עבור דגמי ייצור גמישים עם זני מוצר מרובים וגדלים קטנים של אצווה.

4. שילוב רב תכליתי: בנוסף לריתוך, הוא נמצא בשימוש נרחב בבדיקה ומדידה, הרכבה, חיתוך מתכת (כפלטפורמת בסיס), ויישומים רובוטיים. זוהי תשתית ליבה לבניית מערכות ייצור גמישות מודרניות.

5. איכות מוצר משופרת: באמצעות מיקום והידוק מדויקים, הוא שולט ביעילות על עיוות ריתוך ומבטיח נגישות לריתוך, ובכך משפר באופן משמעותי את הדיוק ואיכות המימדים של המוצר.

אבטחת איכות

אנו מבינים שבמגזר התעשייתי, שבו הדיוק והאמינות האולטימטיביים הם מעל לכל, הסמכה סמכותית מדברת יותר מאלף מילים. כל תעודה שזכינו בה – בין אם זו הסמכת מערכות איכות בינלאומיות של ISO, הנחיות בטיחות CE או דוחות בדיקות מדויקות ברמה-לאומית קפדנית – היא לא רק דקורטיבית, אלא בחינה מעמיקה ואישור חגיגי של כל היבט של המוצרים שלנו, מעיצוב ובחירת חומרים ועד לייצור מדויק.

יחד, הם מספרים סיפור ליבה: שולחן הריתוך התלת-ממדי המדויק שלנו (סדרת D16/D28) נולד ממערכת מאומתת שוב ושוב ואמינה לחלוטין. כל היבט של השטיחות-של השולחן הדיוק הגבוה, הסבולות המיקרוסקופיות של כל חור ברשת, והחוסן וההחלפה של כל מתקן מודולרי, כולם עומדים בסטנדרטים מחמירים, ומבטיחים שתקבל לא רק פלטפורמה, אלא אמת מידה יציבה ומהימנה לייצור מדויק.

בחירה בנו פירושה בחירה במצוינות הניתנת לאימות. תן לאישורים הסמכותיים שלנו להדגים כיצד אנו הופכים פלדה לתקנים, וכיצד אנו מגבשים את ההבטחות שלנו לדיוק ויעילות בלתי מתפשרים בקו הייצור שלך.

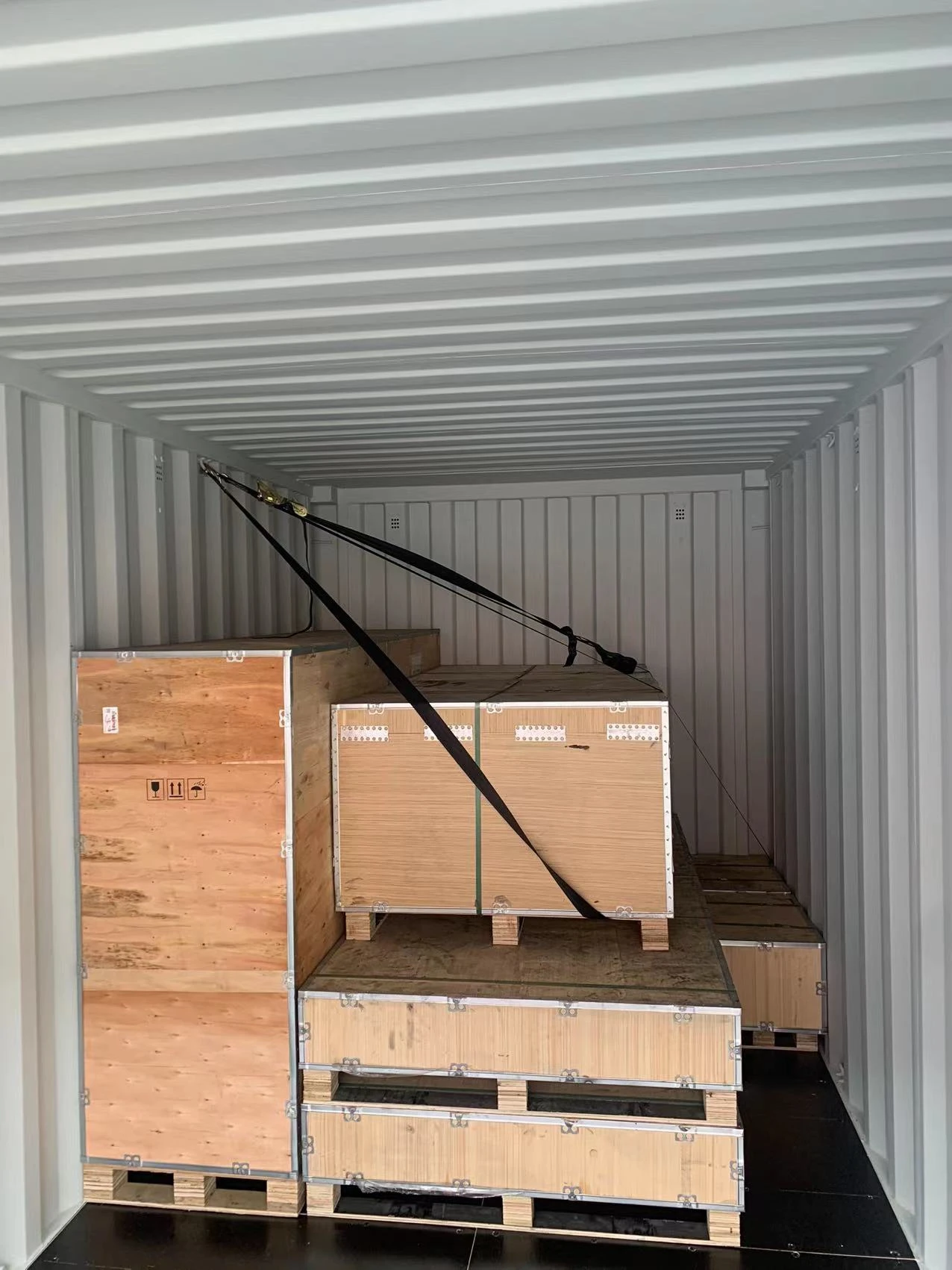

תחבורה ייצוא

1. תיעוד מקצועי ותמיכה בשחרור ממכס:
אנו מספקים חבילת תיעוד יצוא מלאה ומדויקת, הכוללת:
חשבונית מסחרית
רשימת אריזה
שטר מטען
תעודת מקור
עותקים של מסמכי מוצר כגון אישור CE ותעודות איכות העומדות בדרישות היעד
פוליסת ביטוח הובלה מבוטחת (לפי דרישותיך)

הצוות הלוגיסטי המנוסה שלנו מכיר את דרישות השחרור מהמכס של השווקים הגדולים ויכול לספק לך את התמיכה התיעודית הדרושה כדי להבטיח תהליך חלק.

2. המחויבות שלנו:
מעקב-בזמן אמת: אנו נספק מספר מעקב כדי שתוכל לעקוב אחר מצב הסחורה שלך לאורך כל התהליך.
בטיחות ראשונה: אנו משתפים פעולה רק עם משלחים בינלאומיים בעלי מוניטין בעלי ניסיון בטיפול בציוד כבד ומדויק.

שירות לאחר-מכירה

מבנה הליבה מכוסה באחריות ל-3 שנים, כולל רכיבים מרכזיים כמו משטח השולחן ומסגרת התמיכה. כשלים שנגרמו כתוצאה מפגמי עיצוב, ייצור או חומרים יתוקנו או יוחלפו ללא תשלום.
לחלקים מתכלים (כגון פיני איתור ולסתות מהדקים) יש אחריות של 6-12 חודשים. תחליפים יסופקו ללא תשלום במהלך תקופת האחריות, למעט נזק שנגרם כתוצאה מטעות אנוש, פעולה לא תקינה או כוח עליון.
כל המוצרים עוברים בדיקות קפדניות לפני עזיבת המפעל על מנת להבטיח שיעור קבלה של 100% משלוח. תקופת האחריות מתחילה ממועד קבלת הציוד.
