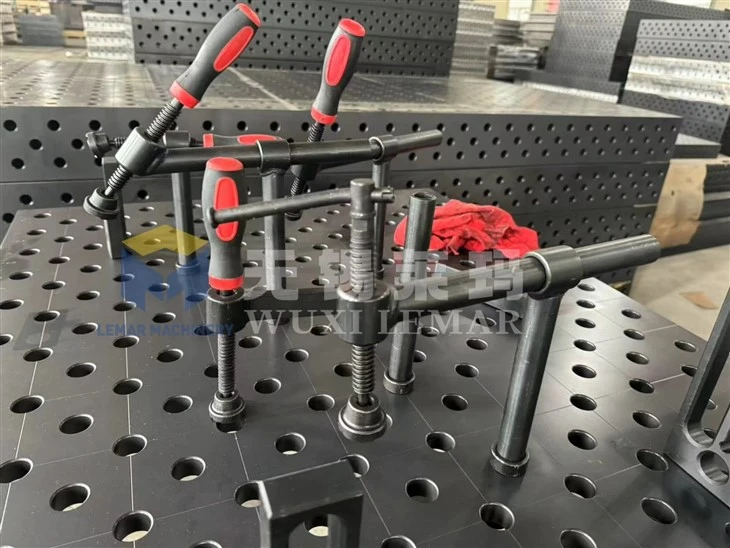

עלות-שולחן ריתוך תלת מימדי יעיל

"D16-דיוק ייצור"
① מפרט קו רשת על משטח שולחן העבודה: 50X50±0.05 מ"מ (סדרת D16); קו קנה מידה מילימטר אחד בכל אחד מכיווני X ו-Y בשני הצדדים הסמוכים של שולחן העבודה.
② קוטר ודיוק חור: φ16.15±0.03 מ"מ (סדרת D16)
③ מרווח חורים: 50±0.03 מ"מ (סדרת D16)
④ שטוחות: 0.1 מ"מ/מ"ר
⑤ ניצב: 0.1 מ"מ/200 מ"מ
⑥ מקביליות: 0.1 מ"מ/1000 מ"מ
⑦ מקביליות וניצב (צדדים סמוכים): 0.1/1000 מ"מ
⑧ גימור פני השטח של הפלטפורמה: 1.6 מיקרומטר
תמיכת פלטפורמה: סוג רגל: 2T/m², תמיכת סוג מסגרת: 3T/m²

"ד28 - דיוק ייצור"
① מפרטי קו רשת על משטח שולחן העבודה: 100x100 ± 0.05 מ"מ (סדרת D28); קו קנה מידה מילימטר אחד בשני כיווני X ו-Y עבור כל קצה סמוך של שולחן העבודה
② קוטר ודיוק חור: φ28.15 ± 0.03 מ"מ (סדרת D28)
③ מרווח חורים: 100 ± 0.03 מ"מ (סדרת D28)
④ שטוחות: 0.1 מ"מ/מ"ר
⑤ ניצב: 0.1 מ"מ/200 מ"מ
⑥ מקביליות: 0.1 מ"מ/1000 מ"מ
⑦ מקביליות וניצב (צדדים סמוכים): 0.1/1000 מ"מ
⑧ גימור פני השטח של הפלטפורמה: 1.6 מיקרומטר
תמיכת פלטפורמה: סוג רגל: 2T/m2, תמיכת סוג מסגרת: 3T/m2
