שולחן ריתוך תלת מימדי מתקן 5 צדדים

חומר: פלדה/ברזל יצוק
יישום: ריתוך והרכבה
תהליך: עיבוד CNC
טיפול פני השטח: רגיל/ניטריד
סוג: תלת מימד
מותג: Lemar

שלח החקירה

תיאור מוצרים

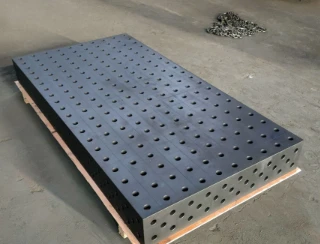

שולחן ריתוך תלת מימדי מתקן 5 צדדים

מתקן ריתוך 3D Table 5-Sided Fixture הוא מערכת מודולרית, דיוק- גבוה וגמיש לריתוך/הרכבה מתכת. מרכיבי הליבה שלו הם שולחן עבודה לריתוך עם חורים/רשתות מיצוב מדויק המפוזרים באופן שווה על כל חמשת הצדדים, בשילוב עם מודולי הידוק סטנדרטיים. מערכת זו מתגברת על המגבלות של כלי עבודה מסורתיים חד/דו צדדיים-, ומאפשרת מיקום מהיר, הידוק והידוק חוזר של חלקי עבודה בחלל תלת מימד, מה שהופך אותו למתאים לתרחישי ריתוך/הרכבה מרובים-, אצווה קטנה- ובדיוק גבוה.

קנה מידה ארגוני גדול

יישום רחב של טכנולוגיה

שירותים מותאמים-באיכות גבוהה

באיכות גבוהה

משלוח מהיר למפיצים הגלובליים שלנו

ציוד מתקדם

משלוח מהיר למפיצים הגלובליים שלנו

צוות מקצועי

משלוח מהיר למפיצים הגלובליים שלנו

פתרון אחד-

משלוח מהיר למפיצים הגלובליים שלנו

סדרת מוצרים

סדרת D16

קוטר חור (D): Φ16 מ"מ (סובלנות φ16.065 - φ16.149 מ"מ)
גובה חור: 50±0.05 מ"מ
קווי רשת: 50×50 מ"מ
דיוק מיקום: ±0.05 מ"מ
גובה צד: 100 מ"מ/150 מ"מ
שטוחות: פחות או שווה ל-0.1 מ"מ/מ"ר
ניצב: 0.05 מ"מ/200 מ"מ
קשיות פני השטח: HRC45 (לאחר טיפול ניטרד)
חספוס פני השטח: Ra3.2μm

סדרת D28

צמצם (D): Φ28mm (Tolerance φ28.065 - φ28.149mm)
מרווח חורים: 100±0.05 מ"מ
קווי רשת: 100×100 מ"מ
דיוק מיקום: ±0.05 מ"מ
גובה צד: 200 מ"מ
שטוחות: פחות או שווה ל-0.1 מ"מ/מ"ר
ניצב: 0.05 מ"מ/200 מ"מ
קשיות פני השטח: HRC42-52 (לאחר טיפול ניטריד)
חספוס פני השטח: Ra3.2μm

יתרונות ליבה

גמישות- במיוחד: מערכת זו יכולה להכיל סוגים שונים וקבוצות קטנות של חלקי עבודה ללא צורך במכשירים מיוחדים-בהתאמה אישית, מה שמפחית את מלאי הכלים והעלויות. זמן ההחלפה הצטמצם מרמת שעה לדקה.

דיוק גבוה וחזרה גבוהה: מערכת חמש פנים + התייחסות לרשת, בשילוב עם מודולים מדויקים, מבטיחים דיוק ריתוך / הרכבה; ניתן לאחסן את ערכת ההידוק ולעשות שימוש חוזר, ועקביות הייצור חזקה לייצור חוזר.

הידוק חמש-צדדיים + 3התאמת שטח D: פורץ את המגבלות של חד/דו צדדי מסורתי-, הוא יכול להדק בו זמנית מהמשטח העליון ומארבעה הצדדים, מתאים לריתוך תלת מימדי / הרכבה של חלקים לא סדירים, רכיבים תלת-מימדיים (כגון מסגרות, קופסאות, צינורות וכו'.

קשיחות ועמידות גבוהה: חומר חוזק- גבוה + עיבוד מדויק, עמיד בפני עיוות תרמי ריתוך ופגיעה, ניתן לטפל במשטח בגלוון / ציפוי בהתזה / מניעת חלודה, עם חיי שירות ארוכים.

ניתן להרחבה ולשימוש חוזר: ניתן לחבר מספר יחידות ליצירת פלטפורמה גדולה, ניתן לעשות שימוש חוזר במודולים על פני פרויקטים, המתאימים לכל התרחישים מחלקים קטנים ועד רכיבים גדולים.

טכנולוגיית עיבוד ליבה

הגוף הראשי והמתקן של מתקן ריתוך 3D Table 5-Sided Fixture עברו עיבוד מכני מדויק וטיפול סילוק מתח, המהווה את הליבה להבטחת דיוק ומהווה גם פרט תהליך מרכזי שלקוחות בחו"ל שמים לב אליו:

תהליך שולחן עבודה כולל: חיתוך → עיבוד גס → חישול / טיפול יישון טבעי (ביטול ריתוך / חיתוך מתח פנימי למניעת דפורמציה בשלב מאוחר יותר) → כרסום עדין חמש- צדדי (הבטחת שטוחות וניצב) → קידוח מדויק / קידוח של מערכות חורים (סובלנות של מיקומי חורים ±0 מ"מ ±0 מ"מ). ציפוי / מרווה בהתזה) ← בדיקה מדויקת (פילוס בלייזר).

תהליך מודול מתקן: פרזול פלדת פחמן- באיכות גבוהה / פלדת סגסוגת (הבטחת קשיחות) → סיבוב / כרסום מדויק → השחרת משטח / גלוון (נגד-חלודה) → בדיקת קשיות (קשיות רכיבי ההידוק גדולה או שווה ל-HRC45).

דגשים עיקריים בתהליך: סובלנות בניצב חמישה-צדדים פחות או שווה ל-0.05 מ"מ/מ"ר, מיקום חורים ללא כתמים, קירות פנימיים חלקים, מבטיח הכנסה והסרה חלקה של פיני מיקום ללא רווחים.

התאמה לסביבה

סביבה תעשייתית קונבנציונלית: טיפול בציפוי אבקה / ציפוי אבץ, מתאים לעיבוד מכני רגיל ולסדנאות ריתוך מתכת, עמיד בפני אבק, עמיד בפני כתמי שמן-, ניתן לשמור על ביצועים עם ניקוי יומיומי;

לחות גבוהה / סביבה קורוזיבית: ספסל עבודה אופציונלי מפלדת אל חלד + מודול מתקן מצופה-אבץ, מתאים לאזורי חוף, בתי מלאכה כימיים וסדנאות ריתוך מכונות מזון, עמיד בפני קורוזיה של מי ים, קורוזיה של מגיבים כימיים, עם אורך חיים של למעלה מ-50%;

טמפרטורה גבוהה / סביבה מאובקת: משטח עבודה מוקשח אופציונלי (קשיות גדולה מ-HRC55 או שווה ל-HRC55), מתאים למטלורגיה, מכונות בנייה וכו'. סדנאות ריתוך-בטמפרטורה גבוהה, עמיד בפני שריפת סיגים לריתוך-בטמפרטורה גבוהה, שחיקת אבק, שמירה על דיוק מערכת החורים;

סביבה נקייה בדיוק גבוהה: אריזה אופציונלית -נטולת אבק + טיפול משטח אנטי-סטטי, מתאים לסדנאות ריתוך של ציוד אלקטרוני מדויק, צמצום השפעת האבק על דיוק הריתוך, מונע מחשמל סטטי לפגוע בחלקים מדויקים.

בטיחות תפעולית

שולחן ריתוך תלת מימדי בעל 5 צדדים לוקח בחשבון את דרישות הבטיחות של תרחישי ריתוך תעשייתיים בתכנון ובשימוש שלו. מהתכנון המבני ועד לתצורת האביזרים, הוא מונע לחלוטין סיכונים תפעוליים ועומד בתקני בטיחות תעשייתיים בינלאומיים:

בטיחות מבנית: הגוף הראשי של שולחן העבודה נעשה באמצעות תהליך ריתוך משולב /-תהליך יציקה של חלק אחד, ללא פערי מפרקים, ואין סיכון לסדקים או דפורמציה במהלך נשיאת עומס-; הרגליים והבסיס מחוברים באמצעות אוגנים מעובים + ברגים בעלי חוזק- גבוה, מונעים התהפכות, והיציבות בעומס סטטי גדולה או שווה ל-99.9%;

אביזרי בטיחות תפעוליים: מצויד באופן סטנדרטי ברפידות גומי נגד החלקה-(כדי למנוע החלקה של שולחן העבודה), קצוות מעוגלים על משטח העבודה (כדי למנוע קצוות חדים לשרוט את המפעיל), והתקנים נגד-התרופפות עבור מנגנון ההידוק (כדי למנוע מהמתקן להתרופף במהלך רטט הריתוך ולהימנע מהתנתקות של חומר העבודה);

אביזרי בטיחות לריתוך: שולחן העבודה עשוי מחומרים לא-מוליכים/מוליכים חלש (ברזל יצוק/פלדת פחמן לאחר טיפול בידוד), הימנעות מקצרים של זרם הריתוך והגנה על מכונת הריתוך והמפעיל; משטח העבודה שמור לחריצים לניקוי סיגים כדי להפחית את סכנת השריפה הנגרמת מהצטברות סיגים;

הנחיות להפעלה בטוחה: מדריך תפעול בטיחותי תואם באנגלית מסופק, המציין בבירור את נקודות הבטיחות להידוק / ריתוך / פירוק, כגון "אל תצרו אם חומר העבודה סובל מעודף משקל" ו"בדוק את המוצקות לאחר ההידוק", אותם ניתן להדביק ליד שולחן העבודה ולהתאים לניהול הבטיחות במפעל.
