שולחן ריתוך גמיש דו מימדי
יישום: ריתוך והרכבה
תהליך: עיבוד CNC
סוג: 2D
מותג: Lemar
תיאור מוצרים

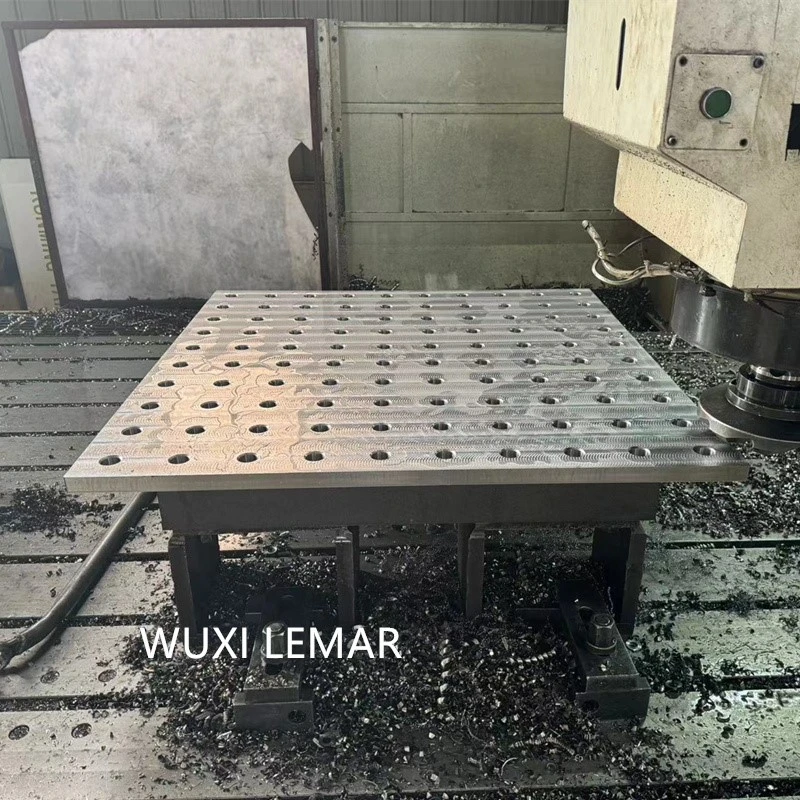

שולחן ריתוך גמיש 2D הוא פלטפורמת מתקן מודולרית שמשטח העבודה שלה מכוסה בחורי מיקום סטנדרטיים המסודרים במטריצה ספציפית (בדרך כלל חורים מסוג D16 או D28). הליבה שלו טמונה בשתי מילות המפתח "2D" ו"גמיש":
2D: מתייחס לעובדה ששולחן העבודה הוא מישור דו-מימדי, וכל המתקנים וחלקי העבודה ממוקמים ומהודקים בתוך המישור הזה. הוא שולט בעיקר בדרגות החופש של חומר העבודה בכיווני ציר - X וציר - Y כדי להשיג מיקום מדויק במישור.
תא:+86 159 952 699 47(Whatsapp/Wechat)
Evasummer@lemarmetal.com
פרמטרים של מוצרים
| ניתן להתאמה אישית בכל גודל | |
| מפרטים (LxWxH) | |
| 1000x1000x200 מ"מ; | 2400x1200x200 מ"מ; |
| 1200x1200x200 מ"מ; | 3000x1500x200 מ"מ; |
| 1500x1500x200 מ"מ; | 4000x2000x200 מ"מ; |
| 2000x1000x200 מ"מ; | |
| חומר: ברזל יצוק/פלדה Q355 | |
| צמצם: A=φ28.065--φ28.149mm. | |
| מרווח חורים:L1=100±0.05 מ"מ. | |
| מרווח חריטה: W1=100±0.05 מ"מ. | |
| שטוחות: 0.1/1000 מ"מ. | |
| ניצב: 0.1/200 מ"מ. | |
| חספוס פני השטח: Ra3.2. | |
| נושא-עומס:2T רגיל,Frame 5T. | |
| עובי: 25 מ"מ | |
| ניתן להתאמה אישית בכל גודל | |
| מפרטים (LxWxH) | |
| 1000x1000x100 מ"מ; | 2400x1200x100 מ"מ; |
| 1200x1200x100 מ"מ; | 3000x1500x150 מ"מ; |
| 1500x1500x100 מ"מ; | 4000x2000x150 מ"מ; |
| 2000x1000x100 מ"מ; | |
| חומר: ברזל יצוק/פלדה Q355 | |
| צמצם: A=φ16.065--φ16.149mm. | |
| מרווח חורים:L1=50±0.05 מ"מ. | |
| מרווח חריטה: W1=50±0.05 מ"מ. | |
| שטוחות: 0.1/1000 מ"מ. | |
| שטוחות: 0.05/200 מ"מ. | |
| חספוס פני השטח: Ra3.2. | |
| עומס-נושא: 2T רגיל, מסגרת 5T. | |
| עובי: 12 מ"מ | |
מפרט מוצרים
תכונות
מערכת חורים מטריצה סטנדרטית: חורי המיקום על השולחן (כגון D16 בקוטר של 16 מ"מ) מעובדים בדיוק-במכונות CNC ומופצים בתבנית רשת עם מרווח אחיד (כגון 50 מ"מ על 50 מ"מ או 100 מ"מ על 100 מ"מ), המבטיחים דיוק מיקום גבוה במיוחד ודיוק מיקום חוזר.
מערכת מתקן מודולרית:מצויד בסט שלם של רכיבי מתקן סטנדרטיים וסדרתיים התואמים עם חורי מיקום. ניתן לשלב רכיבים אלה באופן חופשי כדי לממש את "אבן הבניין" של המתקנים.
שחזור מהיר של תכנית:בהחלפת המוצר אין צורך לתכנן ולייצר מתקנים מיוחדים חדשים. יש צורך רק להסיר את הרכיבים המקוריים ולהרכיב אותם מחדש בהתאם לתכנית ההידוק של חומר העבודה החדש, וכתוצאה מכך זמן החלפת ייצור קצר ביותר.
יכולת מיקום דו-מימדית:היתרון העיקרי של שולחן ריתוך גמיש 2D טמון בשליטה יעילה ומדויקת על מיקומו וצורתו של חומר העבודה במישור, מה שמתאים מאוד לחלקי עבודה בעיקר בעלי קווי מתאר דו-מימדיים כגון לוחות ומסגרות.
קשיחות ויציבות גבוהה:גוף הפלטפורמה עשוי בדרך כלל מברזל יצוק או מבנה פלדה בעל חוזק- גבוה, אשר עבר טיפול הפגת מתחים כדי להבטיח יציבות-לטווח ארוך וללא עיוות בעומסים כבדים ובמתח תרמי.
שירות לאחר מכירה
שירות מכירות רב עוצמה לצמיחה עסקית
★אחריות רגילה: 12 חודשים או 2,000 שעות עבודה (המוקדם מביניהם).
★ אחריות מורחבת: כיסוי אופציונלי עד 36 חודשים.
★תמיכה עולמית: סיוע טכני 24/7 ואספקת חלקי חילוף.
★הדרכה:-אימון תפעול/תחזוקה באתר או מרחוק.
יישום מוצרים
יישומים
- שולחן ריתוך גמיש 2D
שולחנות ריתוך גמישים דו-ממדיים נמצאים בשימוש נרחב בתחומי ייצור הדורשים החלפות ייצור מהירים ומיצוב-בדיוק גבוה:
ריתוך חלקי פח וארונות: כגון ארונות בקרה חשמליים, מארזי שרתים, מארזי פח וכו'.
ריתוך של מבני מסגרת מישוריים: כגון מסגרות דלתות וחלונות, סוגריים לציוד, מתלים לתצוגה, רהיטי מתכת וכו'.
ייצור-קטן, מרובה-זנים: במרכזי מו"פ, סדנאות אב טיפוס או מפעלים המבצעים הזמנות מותאמות אישית, הוא יכול להתמודד עם מגוון המוצרים בעלות הנמוכה ביותר.
מיקום והרכבה של רכיבי הרכבה: משמש לא רק לריתוך, אלא גם למיצוב והידוק מדויק של חלקים מרובים להרכבה, ריתוק או בדיקה.
תהליך ראשוני של ריתוך רובוט: משמש למיקום מדויק מראש- של חלקי עבודה בתחנות טעינה ופריקה לפני שליחתם לתחנת הריתוך של הרובוט.
אישור מוצרים
סקירת לקוח
תַקצִיר
שולחן ריתוך גמיש 2D הוא מהפכה בסיסית בתהליכי ריתוך והרכבה מודרניים. זה הופך את הלך הרוח המסורתי של "כלים קבועים" ל"מודולארי וניתן להגדרה מחדש".
הערך המרכזי שלו טמון בפתרון הסתירה בין יעילות וגמישות בייצור באמצעות פלטפורמת ממשק דו-ממדית מדויקת- ומערכת של ספריות רכיבי מתקנים סטנדרטיות. למרות שזה לא "שולחן ריתוך גמיש תלת מימדי" המסוגל להעיף ומיצוב תלת ממדיים-, בתחום המתמחה שלו של מיצוב מישורי דו-מימדי, זהו אחד הפתרונות האולטימטיביים להשגת עלות נמוכה-, דיוק- גבוה ותגובה מהירה, מתאים במיוחד לייצור חלקים ארגוניים.
