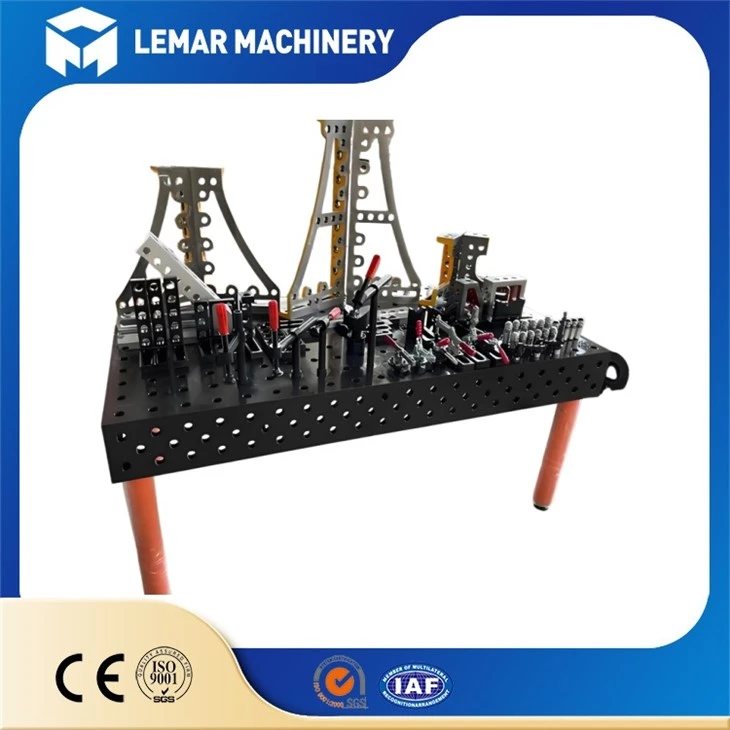

שולחן ריתוך תלת מימד 2400x1200 מ"מ

חומר: פלדה/ברזל יצוק
יישום: ריתוך והרכבה
תהליך: עיבוד CNC
טיפול פני השטח: רגיל/ניטריד
סוג: תלת מימד
מותג: Lemar

שלח החקירה

הצגת מוצר

שולחן ריתוך תלת מימד 2400x1200 מ"מ

שולחן הריתוך התלת-ממדי בגודל 2400x1200 מ"מ הוא פלטפורמת מתקן ריתוך מודולרית,-בדיוק וגמיש. תכונת הליבה שלו היא מיקום והידוק מהיר של חלקי עבודה דרך מערכת חורים ומתקנים סטנדרטיים, השגת ריתוך יעיל ומדויק. זה נמצא בשימוש נרחב בייצור של רכיבים מבניים מתכת.

גודל סטנדרטי: 2400 מ"מ (אורך) × 1200 מ"מ (רוחב), עובי נפוץ 200 מ"מ, גובה סטנדרטי של שולחן העבודה הוא כ-850 מ"מ.
מבנה הליבה:
משטח עבודה: ברזל יצוק/לוח פלדה בעל חוזק- גבוה, 5 משטחי עבודה מפוזרים באופן שווה עם חורי מיקום וקווי רשת-בדיוק גבוה.
תמיכה: רגלי פלדה + רגלי כדור מתכווננות, ניתן ליישור במהירות כדי להבטיח יציבות.

איכות גבוהה

ציוד מתקדם

צוות מקצועי

פתרון אחד-

סדרת מוצרים

סדרת D16

קוטר: Φ16 מ"מ
מרחק ממרכז-ל-מרכז חורים: 50×50 מ"מ
עובי פלטת שולחן: 12–20 מ"מ
גובה פלטפורמה: 100 מ"מ / 200 מ"מ
שטוחות: 0.1 מ"מ/1000 מ"מ
אנכיות: 0.05 מ"מ/200 מ"מ
חספוס פני השטח: Ra 3.2
קיבולת עומס סטנדרטית: פחות או שווה ל-2 טון
ברגים תואמים: M8

סדרת D28

קוטר: Φ28 מ"מ
מרחק ממרכז-ל-מרכז חורים: 100×100 מ"מ
עובי פלטת שולחן: 20–30 מ"מ
גובה הבמה: 200 מ"מ
שטוחות: 0.1 מ"מ/1000 מ"מ
אנכיות: 0.1 מ"מ/200 מ"מ
חספוס פני השטח: Ra 3.2
כושר נשיאת עומס- סטנדרטי: 5-10 טון
ברגים תואמים: M16

הרמת רגלי תמיכה

הרמת רגלי תמיכה

סרטון מוצר

היתרונות של מפרט 2400×1200 מ"מ

342

התאמת שטח: מתאים לחלקי עבודה בינוניים וגדולים בגודל-(כגון רכיבים מבניים של 1-3 מטר), איזון גמישות ויכולת נשיאת עומס
הרחבת שילובים: ניתן לחבר במספר יחידות ליצירת פלטפורמה גדולה יותר, העונה על הצרכים של חלקי עבודה ארוכים/רוחבים במיוחד
רב תכליתי: עומד בגדלים הסטנדרטיים של התעשייה המיינסטרים, עם אביזרים מלאים ויעילות גבוהה-

תכונות טכניות ליבה

מודולריזציה גמישה

כמו "לגו תעשייתי", הוא יכול להסתגל במהירות לכל צורת חומר עבודה באמצעות אביזרים סטנדרטיים כגון סיכות איתור, מגהצים זווית, חלקי הידוק ובלוקים בצורת V-.
פלטפורמה אחת יכולה להחליף סטים מרובים של מתקנים מיוחדים, ולצמצם משמעותית את עלויות הכלים וזמן ההחלפה. מיקום-בדיוק גבוה
שטוחות פני השטח: 0.05–0.1 מ"מ/מ', דיוק מיקום החור ±0.05 מ"מ

כוח נעילה של פיני האיתור יכול להגיע ל-5 טון, התנגדות גזירה היא 25 טון. ההידוק יציב ודיוק המיקום החוזר גבוה.

יעיל ונוח

אין צורך במדידות מורכבות. בעזרת קווי רשת ומצבי חורים, ניתן להגדיר את כלי העבודה תוך מספר דקות.
טירונים יכולים להשתלט על הפעולה תוך שעתיים, ולשפר משמעותית את יעילות הייצור.

קשיחות ועמידות גבוהה

חומר ברזל יצוק/פלדה + צלעות חיזוק תחתונות. יכולת נשיאת העומס- יכולה להגיע ל-8 טון. עמיד בפני דפורמציה והשפעת חום ריתוך.
המשטח טופל בניטריד,-עמיד בפני שחיקה, הדבקת סיגים נגד-הלחמה וקל לניקוי.

ידידותית לסביבה ורבגוניות

אין חומרי פסולת מכלי עבודה מסורתיים. ניתן לעשות בו שימוש חוזר והוא מתאים לתהליכים מרובים כגון ריתוך, הרכבה ובדיקה.

השירותים שלנו

השירות שלנו

שירות קדם-מכירה

ייעוץ טכני מקצועי

בהתבסס על מבנה המוצר, תהליך הריתוך ודרישות קיבולת הייצור של הלקוח, ספק הצעות לבחירת שולחן עבודה לריתוך תלת מימדי, תוכניות גודל ותצורות מתקנים.

עיצוב תכנית חינם

הצע סכימות פריסת כלים דו-ממדית/תלת-ממדית, סכימות שילוב של מתקנים ותכנון כולל של תחנות עבודה, התומכים באופטימיזציה של תנאי הלקוח- באתר.

בדיקה והדגמה לדוגמה

יכול לספק בדיקות ריתוך לדוגמה, באתר / הדגמות בווידאו, כדי להציג חזותית את הדיוק, היעילות והיציבות של שולחן העבודה.

הצעת מחיר מהירה ואישור תאריך אספקה

מודלים סטנדרטיים מציעים הצעות מחיר מהירות, להתאמות אישיות לא-סטנדרטיות יש מחזורים ברורים, מערכת תמחור שקופה, תמיכה במונחי סחר שונים כגון FOB, CIF, DDP וכו'.

ב-שירות מכירות

מעקב אחר הזמנות לאורך כל התהליך

התקדמות הייצור, בדיקת האיכות, האריזה והלוגיסטיקה מסונכרנים בזמן אמת ומסופקים תמונות ייצור, דוחות בדיקה, רשימות אריזה וכו'.

בקרת איכות קפדנית

כל האינדיקטורים המרכזיים כגון שטוחות שולחן העבודה, דיוק מיקום החורים, קשיות ויכולת נשיאת עומס- נבדקים במלואם, ודוח בדיקת איכות המפעל מסופק.

אריזת יצוא סטנדרטית

השתמש בארגזי דיקט + סרט הוכחה-לרטיבות + סוגריים קבועים, המתאימים לתחבורה ימית/יבשתית-ארוכה, ומבטיחים שהסחורה שלמה.

השלם מסמכי ייצוא

לספק חשבוניות מסחריות, רשימות אריזה, שטרי מטען, תעודות מקור, CE וכו' כנדרש לשחרור מהמכס.

שירות לאחר-מכירה

הוראות התקנה והדרכה

ספק מדריכי התקנה מפורטים, סרטוני תפעול ויכול להציע הדרכת וידאו מרחוק כדי להנחות את השימוש והתחזוקה של המתקנים.

שירות אחריות

הגוף הראשי של שולחן העבודה מציע אחריות-לטווח ארוך. המתקנים והציוד הלביש נמצאים באחריות סטנדרטית. נזק לא-לאדם נתמך על ידי שירותי תיקון או החלפה.

תמיכה טכנית לכל החיים

ספק ייעוץ טכני חינם לכל החיים, הצעות לאופטימיזציה של תהליכים ותוכניות לשדרוג מתקנים.

מנגנון תגובה מהיר

צוות סחר חוץ מקצועי לאחר-מגיב בדוא"ל תוך 24 שעות ומספק פתרון תוך 48 שעות.

אריזה והובלה

צור קשר

מה שאנו מציעים הוא לא רק שולחן עבודה.

כושר המצאה יוצרת דיוק, איכות מחברת את העולם. אנו מתמחים במחקר ופיתוח ובייצור שלשולחן ריתוך תלת מימד 2400x1200 מ"מומגוון שלם של שולחנות ריתוך גמישים. עם מוצרים יציבים, אמינים ושירותים מקצועיים, אנו מספקים פתרונות ריתוך יעילים, מדויקים וחכמים לייצור עולמי, ועובדים עם לקוחות ליצירת עתיד תעשייתי חדש.
